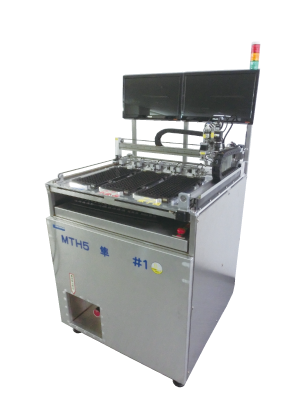

MTH5 はやぶさ２ (MTH5)　

・2台のカメラを搭載した内製の自動書き込み装置
・カメラを搭載したことにより、極小製品への
　ROM書き込みやインク捺印、より高いレベルでの
　リード曲がりのリスク低減を可能にした装置です。

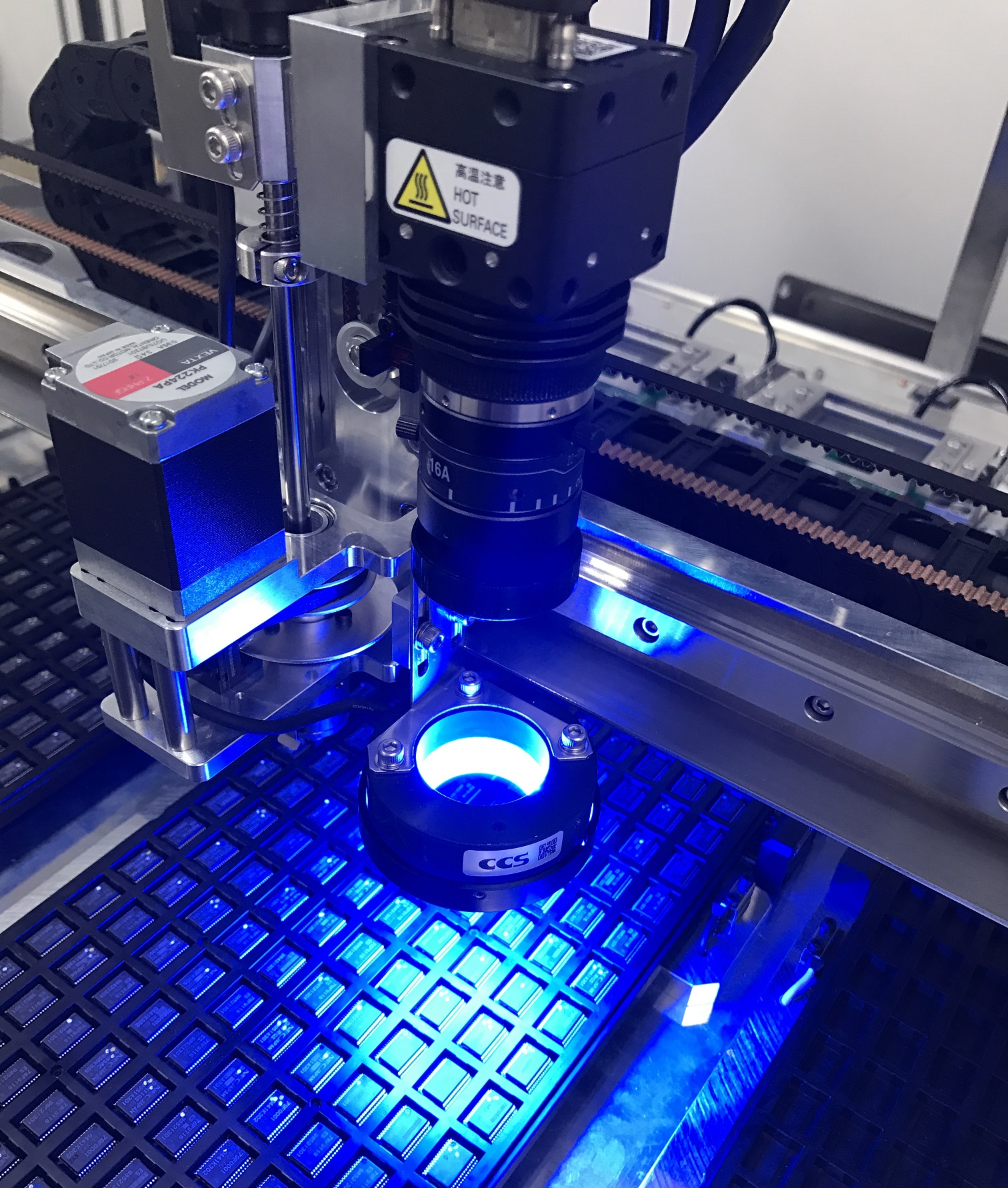

MTH5 P&P 特長①　画像処理（ハンドラー搭載のカメラ）

トレイ上のデバイスの表面やソケットを撮影します。
・トレイ上のデバイスの位置の認識
・ソケット位置の認識と位置補正
・デバイスのリード検査、方向検査等

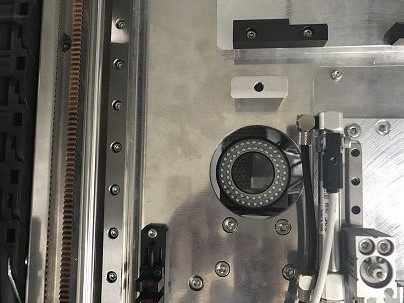

MTH5 camera 特長②　画像処理（本体搭載のカメラ）

ハンドラーで吸着した状態でデバイスの裏面を
撮影します。
・吸着状態の認識と位置補正
・デバイスのリード検査

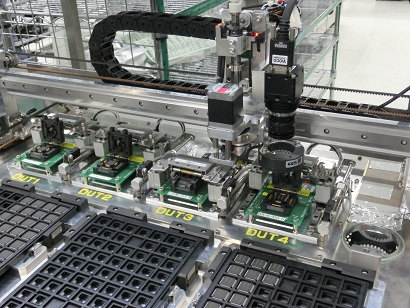

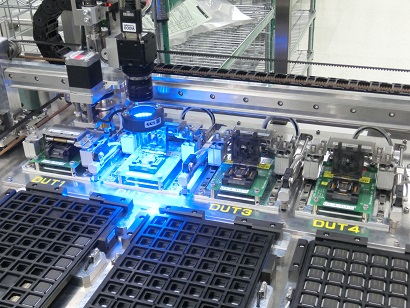

MTH5 camera 特長③　最大4ソケット搭載

・ソケットは個別開閉なので、ライターの稼働率を
　最大にすることが可能
・クラムシェル／オープントップ対応
・生産能力500UPH（カメラ使用時）
MTH5 camera 特長④　対応パッケージ

QFP、LGA、BGA、SSOPなどに対応

　カメラ　　　　　デバイスサイズ
・狭視野レンズ　　□２　～□１２ｍｍ
・広視野レンズ　　□１０～□２０mm
MTH5 camera 特長⑤　オプション

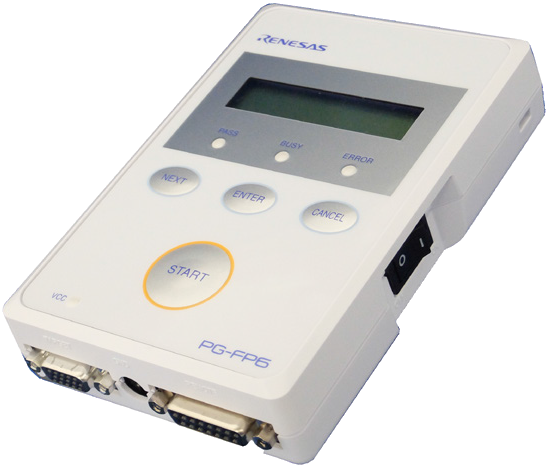

・市販のライターを搭載することが可能
・測定治具やテスターを接続し、自動選別が可能
・IC表面へのインク捺印、トレイ間移載、
　簡易外観検査が可能
