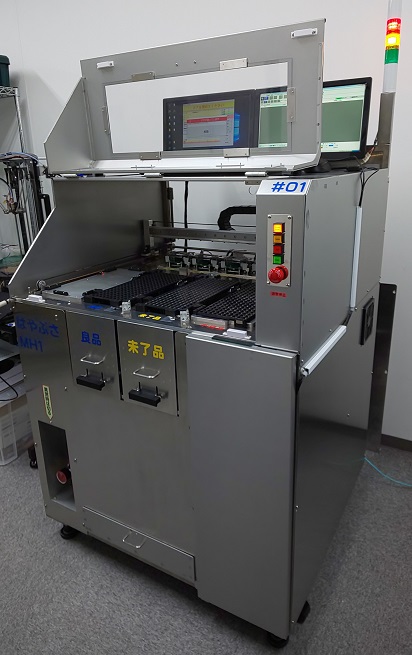

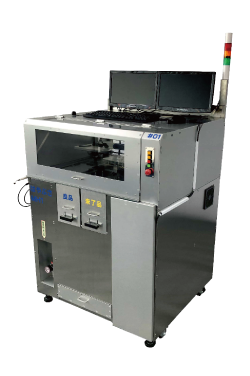

MH1 はやぶさ３ (MH1/MH2)　

2台のカメラ+ローダー、アンローダーを搭載した
内製の自動書き込み装置です。
MH1は、シングルP＆P（ピックアンドプレイス）、
MH2は、ツインP＆Pです。
また、エレベーター付きでありながら、
装置サイズは、□９００mmとコンパクトな設計と
なっております。

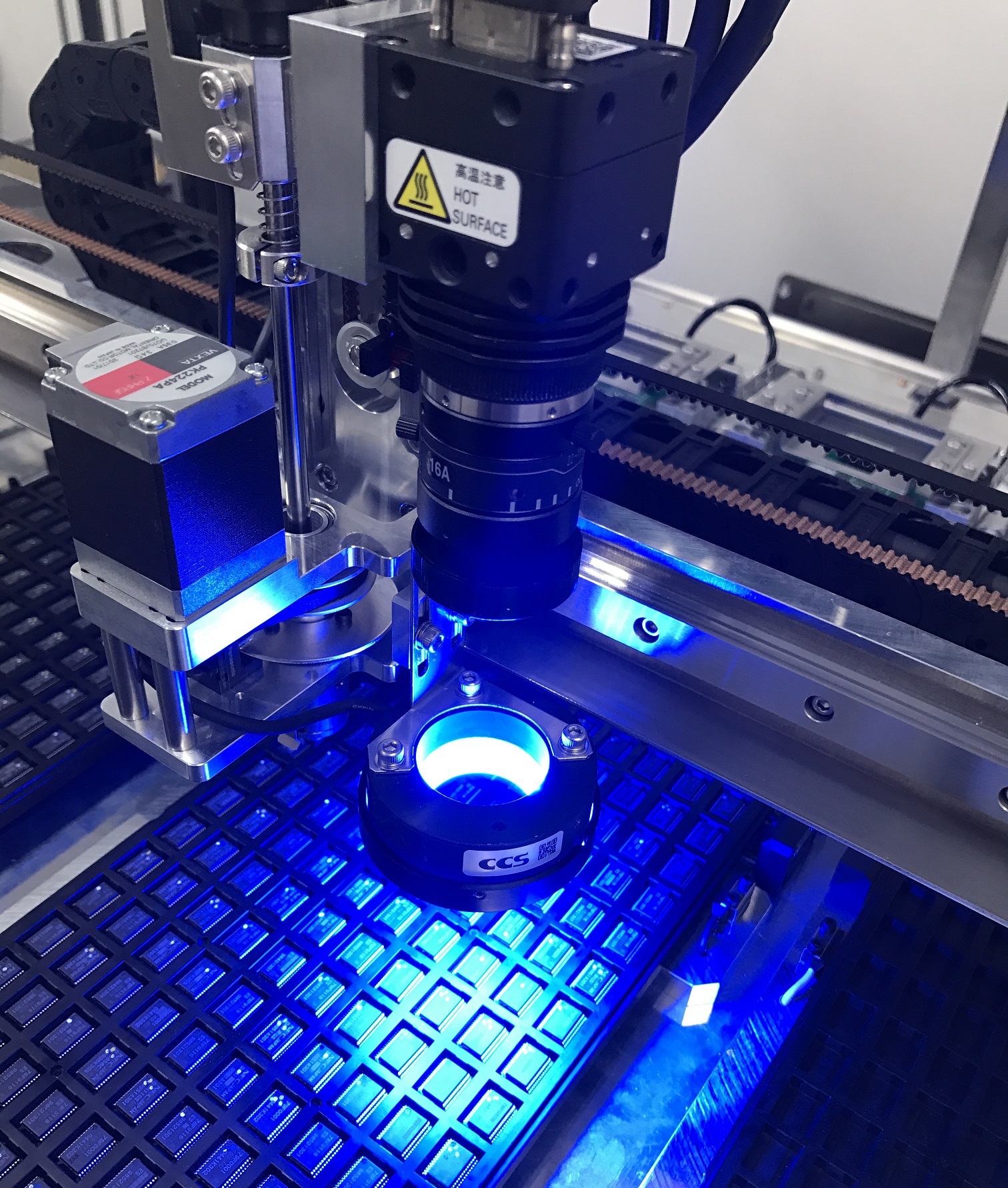

MTH5 P&P 特長①　画像処理（ハンドラー搭載のカメラ）

トレイ上のデバイスの表面やソケットを撮影
・トレイ上のデバイスの位置の認識
・ソケット位置の認識と位置補正
・デバイスのリード検査、方向検査等

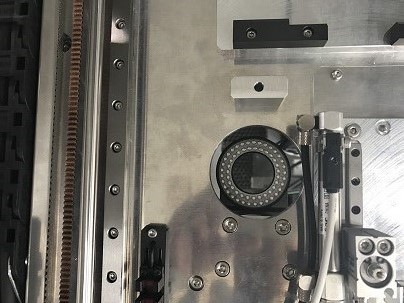

MTH5 camera 特長②　画像処理（本体搭載のカメラ）

ハンドラーで吸着した状態でデバイスの裏面を撮影
・吸着状態の認識と位置補正
・デバイスのリード検査

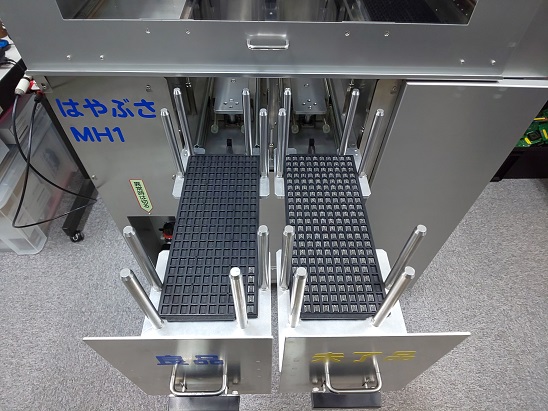

MH1,2 tray 特長③　ローダー、アンローダー搭載

供給、収納共にトレイが２０枚セットできる
エレベーターを搭載し、完全自動運転が可能

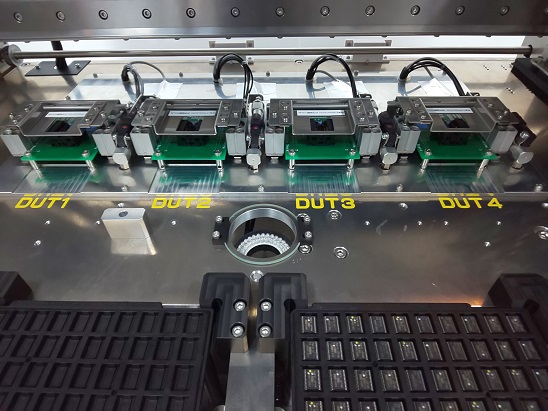

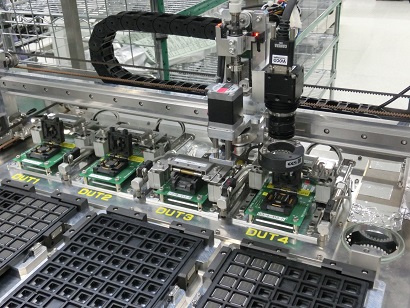

MTH5 camera 特長④　最大4ソケット搭載

・ソケットは個別開閉なので、ライターの稼働率を
　最大にすることが可能
・クラムシェル／オープントップ対応
・生産能力
　　MH1・・・600UPH
　　MH2・・・1000UPH
MTH5 camera 特長⑤　対応パッケージ

・対応パッケージ
　　QFP、BGA、QFN、SOPなどに対応
・パッケージサイズ
　　□３　～□２０ｍｍ
MTH5 camera 特長⑥　安全装備

・前面、背面扉に開閉センサー付き
・非常停止スイッチ
・エレベーター引き出し自動ロック
・エレベーター引き出し開閉センサー付き

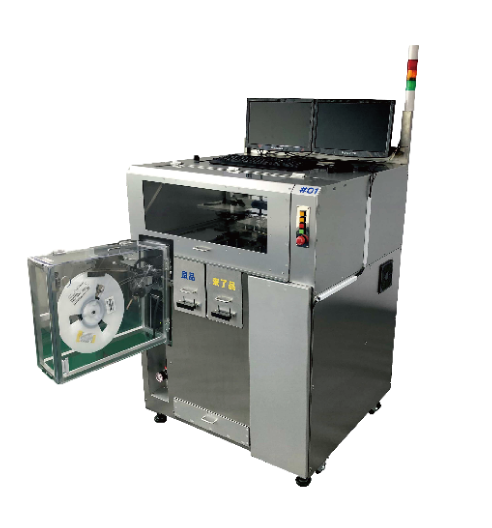

MTH5 camera 特長⑦　オプション

・テープフィーダーを搭載し、テープ品を
　自動供給することが可能
・市販のライターを搭載することが可能
・測定治具やテスターを接続し、自動選別が可能
